长输热网管道专用隔热固定管托

长输热网管道专用隔热管托

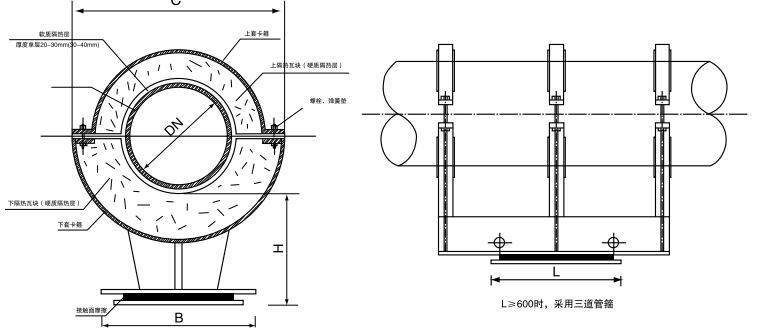

一、GRG Ⅱ25-800隔热固定管托产品结构图

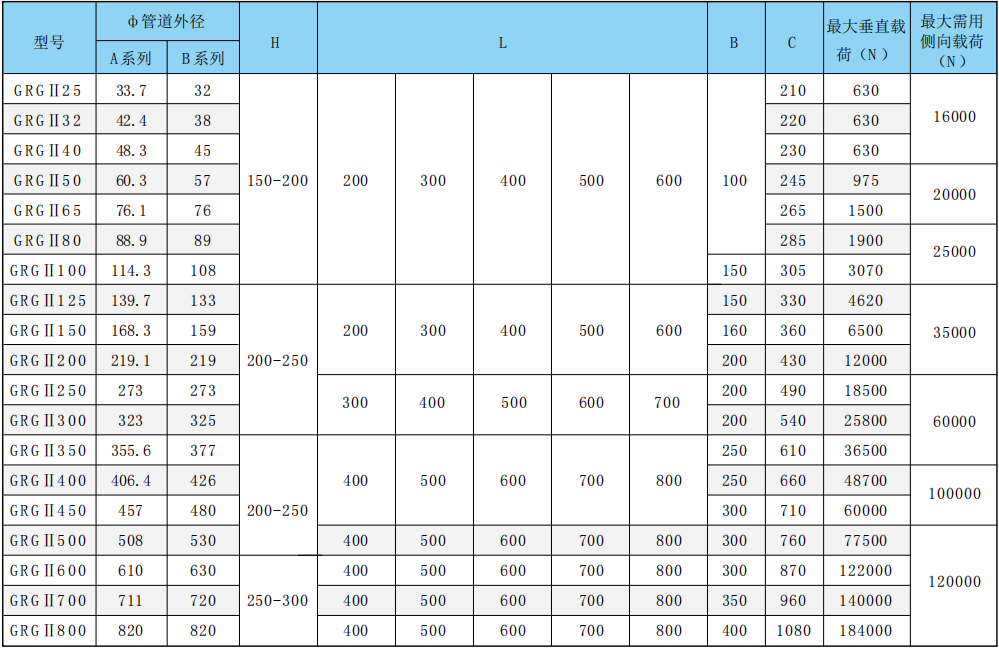

二、长输热网管道专用隔热管托-隔热固定管托-产品技术参数

三、产品说明

1.隔热管托型号代表方式为GRG Ⅱ DN（通径）— H（高度）— L（长度），如GRG Ⅱ25-800200— H150— L400；

2.隔热管托瓦块抗压强度≥10.0MPa，抗折强度≥2.0MPa；

3.软质隔热层自然厚度30～40mm，压实为10～20mm；

4.温度在350℃时，导热系数≤0.2W/m.K；

5.隔热管托下底板与固定管墩预埋钢板周边满焊，限位块与管托满焊，焊缝高度不小于最薄件厚度；

6.隔热管托的高度和长度可根据设计文件需求制作。
