焊接式一体化旋转补偿器

焊接式一体化旋转补偿器

       江苏华电管道设备有限公司是国内专业从事生产旋转补偿器的厂家之一，公司技术人员通过不断的努力创新，积极引进国内外先进技术和生产工艺，打破传统波纹补偿器的工作原理和设计理念，研制的旋转补偿器结构简单、安全性能高、使用寿命长、补偿量大、投资省、密封性能好安装方便。

      我们在加工工艺和结构上进行了改进，推出新一代旋转补偿器，一体化旋转补偿器其结构如图所示。我们采用以下改进措施：

      我公司依托重庆大学热力学及节能技术研究所、苏州市中电节能技术研究所等多个国家科研院所的技术支撑，我公司在工艺和结构上进行了改进，推出新一代一体化旋转补偿器。

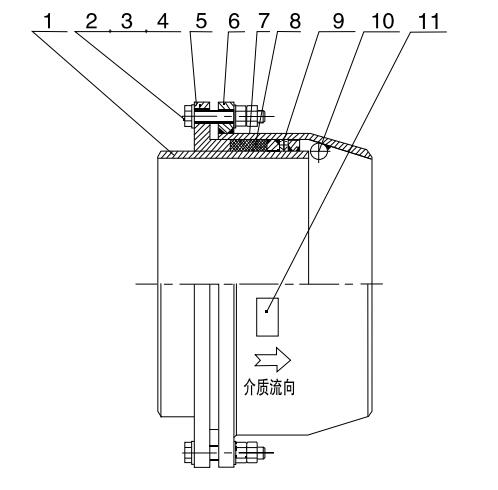

一、结构如图所示

1.内管    2.螺栓   3.螺母   4.垫片  5.填料法兰   6.外套法兰

7.外套管   8.密封填料组合件  9.滑动环   10.限位块  11.铭牌

二、产品介绍

1.补偿器的内管与密封填料压紧法兰之间依靠精密加工，控制间隙距离，实现精密配合，使产品运行时稳定性提高，减少偏心磨损。

2.旋转补偿器的外套管与变径管采用“一体化缩径技术”，旋转补偿器本体上没有环焊缝，提高了产品的安全可靠性。

3.依靠两次成型的工艺和优良的工装设备，密封材料分二次成形，使密封材料在密封腔内形成整体，保证密封性能。过添加先进产品如：抗氧化剂使密封材料氧化进程滞后，从而产品寿命提高至30年以上。

4.综上所述，一体化旋转补偿器既保留了原有技术旋转补偿器的优点，又通过以上方法使产品性能更加稳定，产品寿命更长。
