注填式套筒补偿器（HDZT）

注填式套筒补偿器（HDZT）

一、产品结构

1.注填式套筒补偿器在常规套筒补偿器的基础上增加了带压堵漏装置。

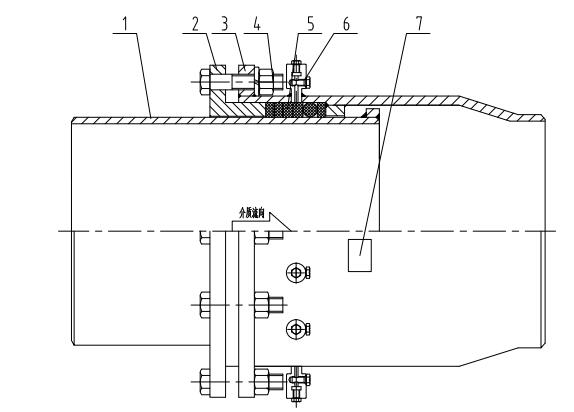

2.产品结构如下图所示

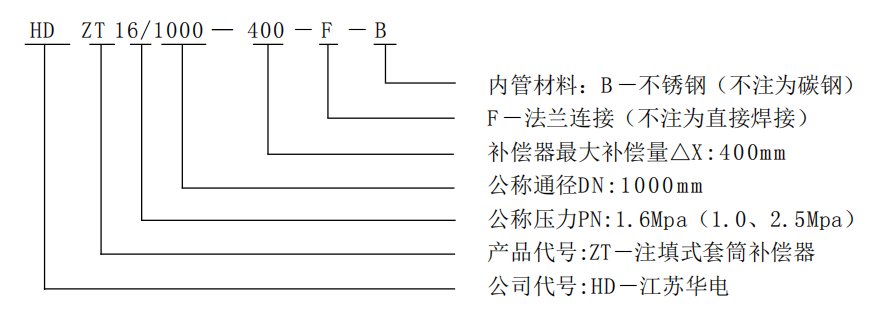

二、产品型号示例

      我公司套筒补偿器的外套管和变径管采用的是一体化缩径技术，补偿器本体上没有环焊缝，大大提高了产品的安全可靠性。介质的腐蚀性能直接影响伸缩节的工作寿命，为了解决套筒补偿器内管的氧化锈蚀性和介质泄露，本厂在设计、工艺上对内管和密封材料均采取了相应的措施：

1.我公司的套筒补偿器内管均为先进行精加工，再对内管表面进行抛光，确保内管表面的光洁度，达到要求后，然后再进行纳米化学镀镍。纳米化学镀镍是目前已知的最好的防腐手段，防腐性能可达30年以上，也就是可以确保产品的寿命可以达到30年以上。镀镍表面硬度也有显著的提高，表面的光洁度也会有近一步的提升，提高了产品的密封性能。

2.我公司套筒补偿器的密封采用的是复合密封的结构，其采用柔性石墨、硅橡胶、碳纤维等为多种材料多层密封的结构，大大提高了套筒补偿器密封填料的密封性能、防腐性能和耐磨性能，从而延长了补偿器的使用寿命，运行次数可达3000次以上。

本产品带有带压堵漏装置，在产品出现泄漏是，可在不停气的状况下通过带压堵漏装置向密封腔内添加填料。提高了产品的安全可靠性。

三、结构特点

本产品带有带压堵漏装置，在产品出现泄漏是，可在不停气的状况下通过带压堵漏装置向密封腔内添加填料。提高

了产品的安全可靠性。

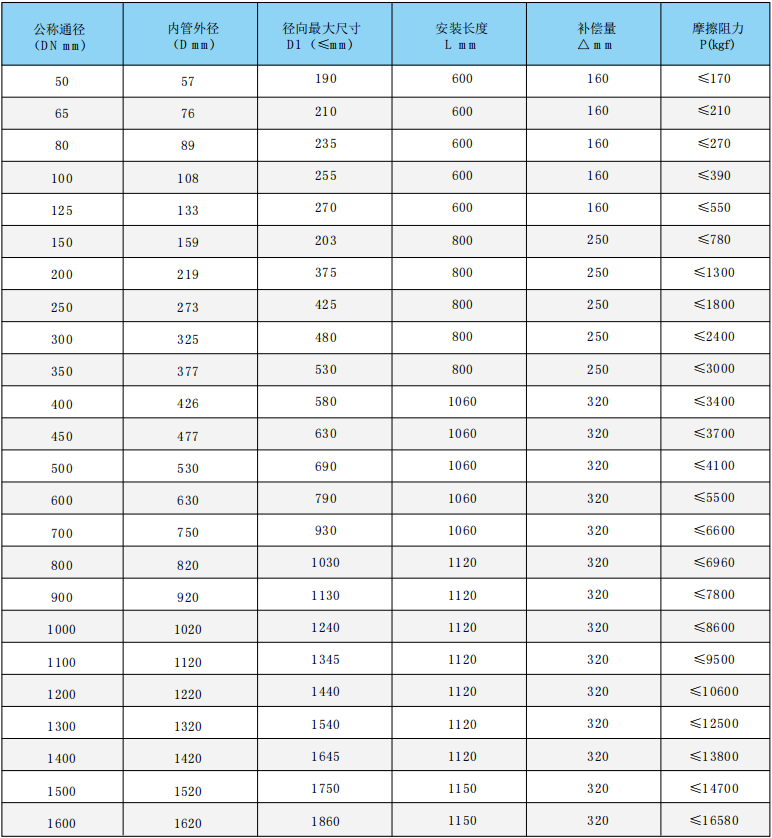

四、技术参数

注：

（1）产品的结构及补偿器可根据用户的需求进行设计

（2）法兰连接按用户需求供货
