旋转补偿器补偿原理及行业发展趋势

浏览数量: 101     作者: 江苏华电管道设备有限公司     发布时间: 2019-10-29      来源: 江苏华电管道设备有限公司

旋转补偿器补偿原理及行业发展趋势


旋转补偿器的补偿原理与铰链型波形膨胀节较相似,要用两个或者两个以上的补偿器组合而成,利用其角位移的变化才能补偿位移。


江苏华电管道设备有限公司生产的旋转补偿器两者的区别在于:铰链型波纹膨胀节是靠波纹管的变形式产生角位移的,而旋转补偿器是靠旋转管的旋转产生角位移的,它需要一个力(由管道热膨胀产生)和一个力臂形成一个力矩才能推动其旋转。因此,它不能与管道中心线同心,而应与其垂直,这样才能通过设置一个力臂连接两个旋转补偿器。

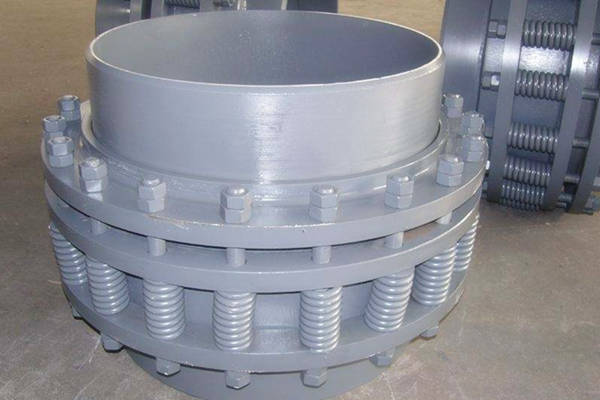

    华电管道旋转补偿器


当一端管道热膨胀推动力臂沿一个旋转补偿器旋转时产生一个力矩,连接力臂另一个的旋转波纹补偿器产生一个反力矩,一对力矩大小相等,方向相反,形成力偶,达到力的平衡。 旋转角度越大和力臂越长,其补偿量就越大。对于单个旋转补偿器来说,回转角度是可以任意的,但由两个旋转补偿器与力臂、管道组成连杆机构时,就要考虑这个机构是否会相碰或者卡死。热膨胀时使旋转角度小于90度,冷收缩时才能返回到原来的位置。


同时,力臂较长时产生的横向位移较大,可能会使管道产生弯曲破坏,必须引起注意。为了增加补偿量,在安装管道时,采用预变位的方法,及反方向旋转所需角度的一半。因为旋转补偿器没有波形膨胀节的疲劳寿命问题,可把旋转角度的允许值提高一倍,这样也可以减少摩擦力,增强管道的稳定性。


一体化旋转补偿器的优点是不产生内压的推力,没有波纹管的刚度要求,可用较厚的厚度,特别适用于高压力和大补偿量的补偿器。

更多旋转补偿器产品,请联系江苏华电管道设备有限公司!www.jshd088.cn
