球形补偿器及其在热力管网的使用

球形补偿器及其在热力管网的使用

球形补偿器是热力管道热膨胀补偿方面的一项成型技术。其优点是：补偿能力大，占据空间小，变形应力小，安装方便等。

球形补偿器是利用角曲折来吸收膨胀量的，其补偿力比方形补偿器大5~10倍。如一对球形补偿器，球心距3米，折屈角30°，其补偿能力可达到1550毫米，约等于6个方形补偿器的能力。采用它可以大量减少补偿器及固定支架的数量，从而大幅度地降低钢材的消耗量和建设单位的投资成本。

经过近些年的应用表明，球形补偿器的结构设计合理、密封环的材质和端面形状满足要求，预紧力调整在恰当的范围内，两个球形补偿器中间加连接管的组合方式符合要求，能吸收两侧管道较大的膨胀量，该补偿器性能良好、安全可靠，在严寒地区使用始终保持良好的状态。

1. 在热网管道设计中应注意的问题

1.1设计步骤

1.1.1将整个热网正确地分段，确定固定支架的位置。

1.1.2选定球形补偿器的安装位置及布置方式。

1.1.3计算热网的热膨胀量

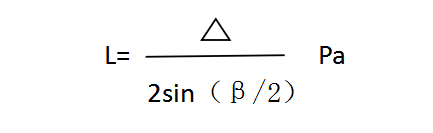

1.1.4根据球形补偿器的折角和最大热膨胀量计算两个球形补偿器的中心距L。

式中：△——最大热膨胀量

β——折屈角，一般取20°~30°

管段的最大膨胀量应考虑最低气温，以及管路超过正常温度的可能性。

1.2球形补偿器在热网上的布置方式

球形补偿器在热网上可以垂直安装，也可以水平安装，应根据具体情况决定。垂直可以有以下两种方式：
