曲管压力平衡波纹补偿器
江苏华电管道设备有限公司
曲管压力平衡波纹补偿器

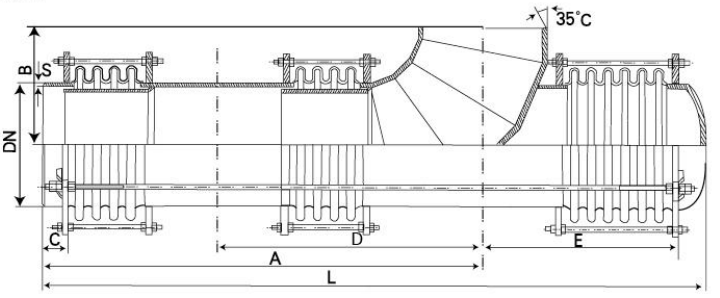

一、结构简图

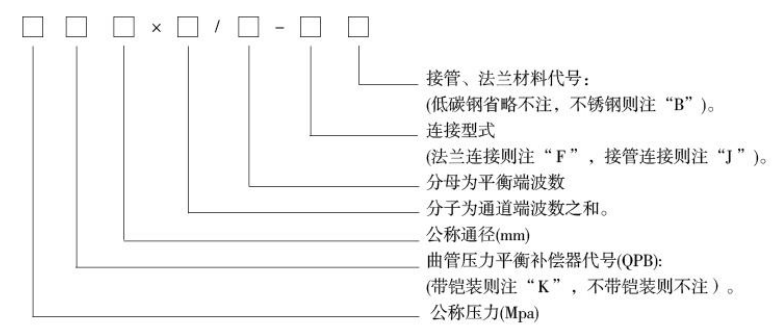

二、产品代号标注
示例：0.25PB1000×8/6JB
表示：公称通径为φ1000，公称压力0.25Mpa，波数为8/6不锈钢接管连接的曲管压力平衡式补偿器。
1.曲管压力平衡波纹补偿器是按照B/T12777-2008和美国《EJMA》标准辅助计算机优化设计、制造而成，适用于石化、钢铁、电力、有色金属等部门，安装在管道的拐弯处或与设备相连的空间管道上。它能补偿轴向位移，而不会对管道系统或其它设备产生内压推力。
2.曲管压力平衡波纹补偿器常用于泵、压缩机、汽轮机及其它对载荷敏感的管道系统。能迅速衰减由于启动、停车等引起系统压力波振动，消除水击，且能吸振降噪，保证设备安全运行。
3.0.2Mpa系列产品可用介质温度≯150℃，全真空到0.2Mpa压力范围，如电厂的汽机排气管道等；0.6Mpa系列产品可用于介质温度达250℃、工作压力达0.6Mpa，如压缩机的排气管道或石化工的工艺管道等。
4.大拉杆是承受压力载荷的构件，吸收横向位移时相对于撑板要有一定量偏摆，使用时其上的紧固螺母既要旋转到位又要避免旋压过紧而影响活动。
5.表中所列产品装有内衬筒，介质从弯头流入（见产品示意图），若介质流向与示意图相反，既从通道端流入，弯头流出，则用户应在订货合同或协议中说明，以便产品制造时，将内衬筒掉头焊接。
6.产品中的小拉杆在安装、运输、调整时起作用，不可作为承力件，小拉杆在管道安装完毕后必须拆除，方可投入运行。
7.如果您所需的产品，其工作温度、工作压力、规格尺寸、弹性力、材料、连接尺寸等另有要求时，请与我公司联系，公司技术人员将为您专门设计制造。
三、产品参数
公称 通径 DN mm | 通道端 波数 n1 | 平衡 端波 数 np | 补偿量mm | 轴向 单波 刚度 Kx N/mm | 横向 刚度 Ky N/mm | 尺寸mm | 产品总长L mm | 产品 类型 | ||||||
轴向 Xo | 横向 Yo | A mm | B mm | C mm | D mm | E mm | 连接型式 | |||||||
接管J | 法兰 F | |||||||||||||
曲管压力平衡型补偿器：设计压力Pd=0.25MPa(2.5kgf/cm2) 疲劳寿命[N]=105次 设计温度t=20℃ 工作温度T≤150℃ | ||||||||||||||
1000 | 8 (4+4) | 6 | 30 | 30 | 1393 | 71 | 3090 | 1020 | 340 | 2003 | 1160 | 4790 | 4802 | QPBS |
1100 | 1490 | 91 | 3190 | 1120 | 340 | 2103 | 1210 | 4965 | 4977 | |||||
1200 | 1594 | 114 | 3290 | 1220 | 340 | 2203 | 1260 | 5140 | 5152 | |||||
1300 | 1700 | 142 | 3390 | 1320 | 340 | 2303 | 1310 | 5315 | 5327 | |||||
1400 | 10 (5+5) | 7 | 1807 | 101 | 3780 | 1420 | 340 | 2565 | 1420 | 5870 | 5882 | |||
1500 | 1590 | 102 | 3880 | 1520 | 340 | 2665 | 1470 | 6045 | 6057 | |||||
1600 | 1682 | 94 | 4180 | 1620 | 340 | 2873 | 1528 | 6436 | 6448 | |||||
1700 | 1774 | HI | 4340 | 1720 | 340 | 2998 | 1666 | 6761 | 6773 | |||||
1800 | 1867 | 130 | 4440 | 1820 | 340 | 3098 | 1716 | 6936 | 6948 | |||||
1900 | 1960 | 151 | 4540 | 1920 | 340 | 3198 | 1766 | 7111 | 7123 | |||||
2000 | 2858 | 243 | 4640 | 2020 | 340 | 3298 | 1816 | 7298 | 7298 | |||||
曲管压力平衡型：设计压力Pd=0.6Mpa(6kgf/cm2) 疲劳寿命[N] =105次 设计温度t=20℃ 工作温度T≤150℃ | ||||||||||||||
700 | 8 (4+4) | 6 | 20 | 20 | 2651 | 154 | 2288 | 700 | 3765 | 3777 | QPBSK | |||
800 | 2811 | 208 | 2388 | 800 | 3940 | 3952 | ||||||||
900 | 2974 | 176 | 2688 | 900 | 4315 | 4327 | ||||||||
1000 | 10 (5+5) | 7 | 30 | 30 | 4106 | 236 | 2890 | 1000 | 4702 | 4714 | ||||
1100 | 4382 | 211 | 3198 | 1100 | 5085 | 5097 | ||||||||
1200 | 4680 | 265 | 3298 | 1200 | 5260 | 5272 | ||||||||
13000 | 4965 | 242 | 3648 | 1300 | 5735 | 5747 | ||||||||
1400 | 4021 | 226 | 3748 | 1400 | 5910 | 5922 | ||||||||
1500 | 4261 | 209 | 4048 | 1500 | 6295 | 6037 | ||||||||
